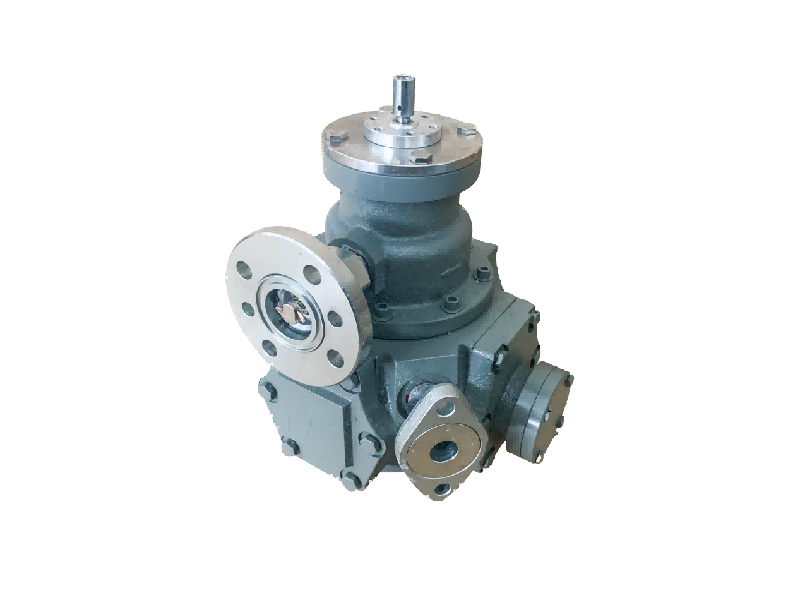

ÇekirdeğiLPGFM1 akış metnikapalı silindirik bir kabuktur. Kabuk, silindirik tamburun merkezi ekseni etrafına serbest bir rotasyonun içine monte edilmiş, radyal bıçakla tambur üç veya dört bağımsız gaz odasına (veya 'kovaya') ayrılmıştır. Her odada iç duvarda (orta eksenin yakınında) ve dış duvarda (muhafazanın yakınında) düz yarık açıklıkları vardır: iç açıklık, odanın ölçüm odasına giriş görevi görür ve dış açıklık odanın çıkışı olarak hizmet eder. LPGFM1 gövdesi, sızdırmazlık sıvısı olarak su veya düşük viskoziteli yağ hacminin yaklaşık yarısı ile doldurulur, böylece rotorun alt yarısı sıvıya batırılır. Bu sıvı sızdırmazlık yöntemi, geleneksel hacimsel akış priminin mekanik sızdırmazlığının yerini alan ve benzersiz bir sızıntı içermeyen işlem sağlayan akış priminin temel özelliğidir.
Flowmetre girişinden iş akışına gaz aşağıdaki gibidir:
Şişme aşaması: Gaz önce gaz odasının belirli bir konumunda (oda gibi) akıma. Şu anda, sıvı yüzeye maruz kalan iç girişin bir odası ve gaza bağlı giriş bir odayı doldurmaya başladı. Aynı zamanda, başka bir bölme (örn. Oda B) gazla doldurulur ve iç ve dış açıklıkları sıvı yüzey ile kapatılır ve kapalı bir 'kova' alanı - ölçüm odası oluşturur. Üçüncü bir oda (örn., Oda C) dış çıkışı sıvı yüzeye maruz kalır ve gazı metre çıkışına havalandırmaya başlar.
Tahrik ve dönüş: Gaz bir odayı doldurmaya devam ettikçe, dönen silindir giriş basıncı tarafından yönlendirilen dengesiz bir kuvvete tabi tutulur ve merkezi ekseninin etrafında saat yönünün tersine dönmeye başlar (dönme yönü tasarıma bağlıdır ve resimde saat yönünün tersine gösterilir).
Aynı zamanda, A Chamber B Odası'nın orijinal konumuna döner ve iç ve dış açıklıkları sıvı yüzey tarafından kapatılır ve yeni bir ölçüm odası oluşturur. Bu şekilde, her bölme döngüye girer: enflasyon → Kapalı bir odanın oluşumu → egzoz → daldırma ile sıfırlayın.
Volumetrik ölçümün temeli: Kilit nokta, tamburun her devrimi için, ‘Oda Sayısı × Bireysel Odaların Hacmi × Bireysel Odaların Hacmi Ölçerden geçmesidir. Örneğin, dört odaklı bir rotor durumunda, bir devrim odanların hacminin dört katını deşarj eder. Silindirin dönüş sayısı, dişli mekanizması yoluyla harici sayma göstergesine (örn. Mekanik sayaç veya elektronik sensör) iletilir, bu da akış ölçerden geçen toplam gaz hacmini doğru bir şekilde artırabilir.
LPG akış ölçerSıvı sızdırmazlık prensibi, benzersiz bir sızdırmaz hacimsel akış ölçer sınıfı. Hata özellikleri (doğrusallık, tekrarlanabilirlik gibi) ve diğeri, hacimsel akış ölçerinin (kuşak tekerleği, membran gibi) mekanik sızdırmazlığına dayanır, genellikle mükemmel doğruluk, 0.2 seviyeden 0.5 seviyeye kadar ölçüm doğruluğu ile önemli bir fark vardır. Bununla birlikte, operasyon ilkesi de belirli sınırlamalar getirir:
Akış Aralığı Sınırlamaları: Sıvının gaz odasında etkili bir şekilde kapatılabilmesini ve gazın sıvı seviyesinde veya sıvı sürüklenmesinde şiddetli dalgalanmalara neden olmadan sorunsuz bir şekilde boşaltılabilmesini sağlamak için, döner silindirin dönme hızı çok hızlı olamaz. Bu, ölçülebilir maksimum akış hızını doğrudan sınırlar. Bu nedenle, LPGFM1 akış ölçerleri esas olarak laboratuvarlarda yaygın olarak kullanılan küçük akış gazlarının doğru ölçümü, standart metre kalibrasyonu, özel süreçlerin ve diğer senaryoların küçük akış izlemesi için uygundur.
Gaz uyumluluğu gereksinimleri: Ölçülecek gaz, akış ölçer içindeki sızdırmazlık sıvısında çözülmemeli veya sızdırmazlık sıvısı ile herhangi bir kimyasal reaksiyon veya etkileşime sahip olamaz. Bunun yapılmaması, ölçüm hatalarına (örneğin, gaz çözülmesine bağlı küçük hacim okumaları), sıvının doğasındaki değişikliklere veya hatta sayaçtaki hasara neden olabilir. Belirli bir gazın doğru ölçümü için uygun bir sızdırmazlık sıvısı (su, yağ veya diğer inert sıvı) seçimi gereklidir.
Diğer hususlar: Sayacın yatay olarak monte edilmesi gerekir ve sıvı seviyesinin kullanıldığında belirtilen işarette tutulması gerekir. Ortam sıcaklığındaki değişiklikler sızdırmazlık sıvısının hacminde değişikliklere neden olabilir ve dikkat veya tazminat gerektirebilir. Oldukça doğru olsa da, genellikle nispeten büyüklük ve ağırlıktadırlar ve sıvının seviyesinin ve temizliğinin düzenli olarak bakımını gerektirirler.
Özetle, LPG akış metreleri, yüksek doğrulukları, sızıntı ve sezgisel prensipleri ile, küçük akış gazlarının toplam hacim ölçümü alanında önemli bir konuma sahip, ancak uygulanabilir akış aralıklarını ve gazla süslenmiş sıvı uyumluluk gereksinimlerini kesinlikle takip etmesi gerekiyor.
